Cast-Designer Weld

CAST-DESIGNER WELD Full Engineering Solution for Welding Industrials

自動車、船舶、車両、航空機、大型構造物の溶接設計と解析
大型3Dソリッド形状の高速メッシングと高速解析

大型構造物のメッシングには数日かかり、解析も失敗に終わります。Cast-Designer Weld はそれを数十時間で完了します。
シミュレーションの目的は、一般的に歪みを最小限に抑えることです。 歪みの修理には、総製造コストの２０％から４０％かかります。
これらの産業部門では、溶接部品は非常に大きく、高価です。プロトタイピングと破壊的な測定テストは、受け入れられません。数値シミュレーションは、コストを削減するための強力なツールです。

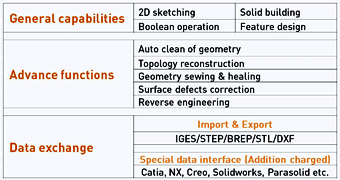

ＣＡＤ 環境

CAST-DESIGNER WELD には、プロセス設計者の必要に対応して設計された強力なサーフェス・ツールを備えた総合CAD環境が含まれています。このCAD環境は、OPENCASCADEカーネルを使用しています。

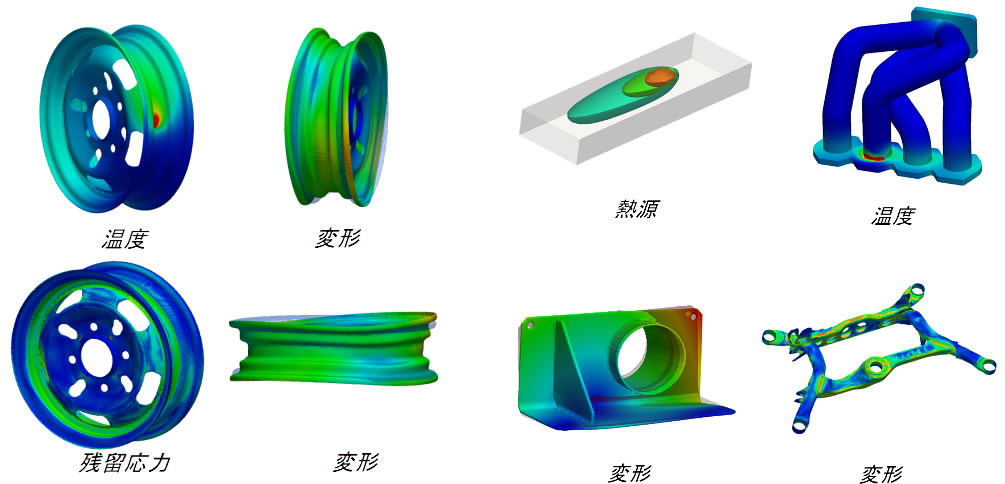

アドバンストCFDソルバ

Cast-Designer の強力な計算流体力学(CFD)、FVMベースのソルバーには、流動計算に多くの高度な機能が組み込まれています。たとえば、表面張力効果、重力と組み合わされた粘性せん断応力はフロー浮力につながり、乱流現象は運動量とエンタルピーの拡散に強く影響します。エンタルピーもモデル化されます。
流体力学シミュレーションの場合、アルゴリズムは、任意の数の非混和性、非圧縮性流体の質量保存の法則と運動量を解きます。それらの間の界面、気泡形成に効果をもたらす2つの流体モデル(液体金属+空気)を追跡します。

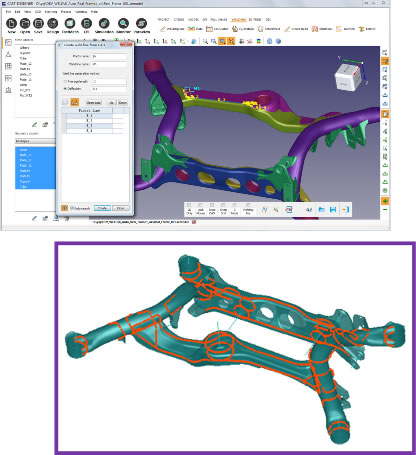

溶接ビード・溶接ライン設計

溶接ラインやビード設計において、複雑な形状していることが往々にあります。
Cast-Designer Weld にはCAD機能が備わっており、専門的な２つの方法があります。
一つは、フリー・ドラフト・モードで、直接マウスを使って、インターフェース上に描くことができます。
もう１つの方法は、知能的で、CADと、エッジと、溶接ラインの自動継続をします。
さらに、CSV の Excel ファイルのデータを読み込むことや、他のCADシステムから、設計図をDXFファイルで入力することもできます。
Cast-Designer Weldは、このような溶接ラインの設計ができるほか、それを管理する柔軟なツールや、複数の設計プランを比較、設計ビードからCADワイヤを生成するなどの機能があります。

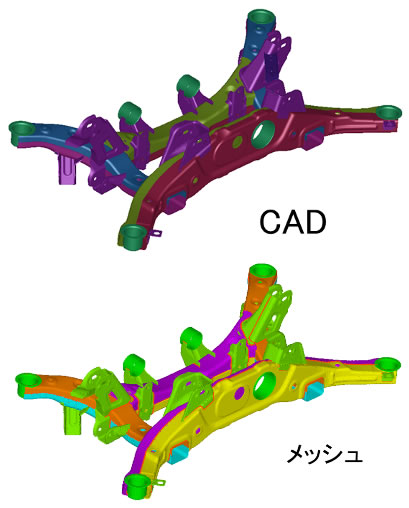

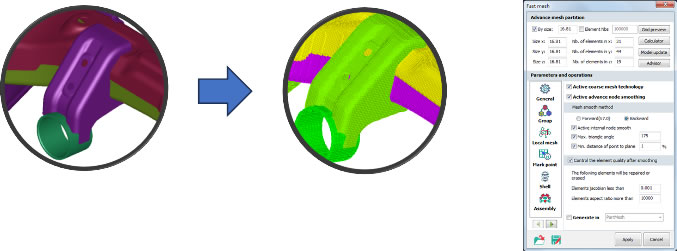

ファスト・メッシュ

全自動メッシュ生成
強力な ３Ｄ六面体および四面体メッシュ能力を持ち、複雑なジオメトリに対処します。
CAD欠陥に対する特別の処理、たとえば、図形ギャップ、重複、交差または閉じていないフェース、喪失フェースなど。
豊かなメッシュ・オプション：ローカル・メッシュ、マークポイント、微細領域メッシュ、２Ｄサーフェス・メッシュ、アドバンス・メッシュ・スムージング、品質コントロールなど。

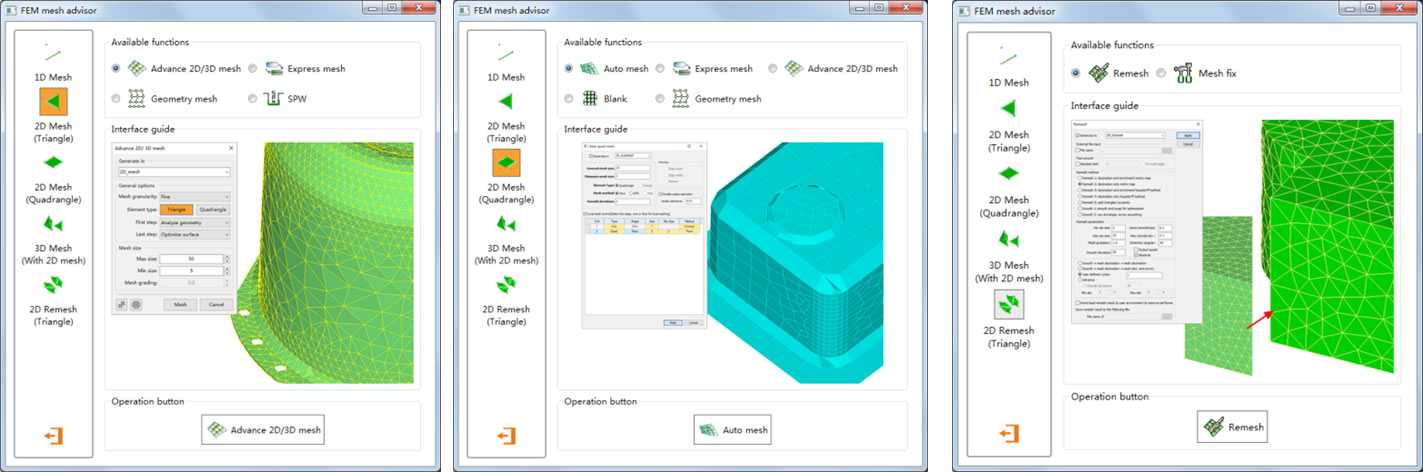

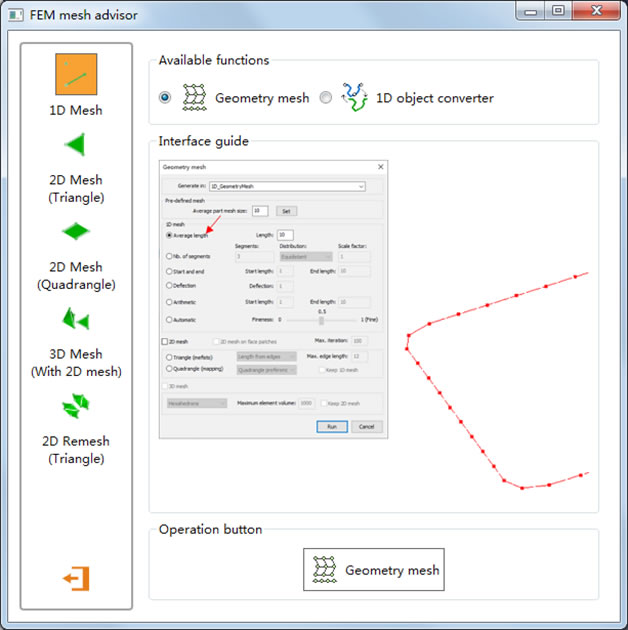

ＦＥＭメッシュ・ツール

Cast-Designer Weld の環境には、ファスト・メッシュに加えて、１Ｄ／２Ｄ／３Ｄ メッシュを生成するための非常に多くのメッシュ・ツールがあります。
すべてのメッシュ・ツールを１つのウィンドウ「FEMメッシュ・アドバイザ」にまとめられています。１Ｄ／２Ｄ（三角形）・２Ｄ（四角形）・３Ｄ ／ ２Ｄリメッシュに分類されます。
ユーザーは必要に応じて適切なツールを選択できます。

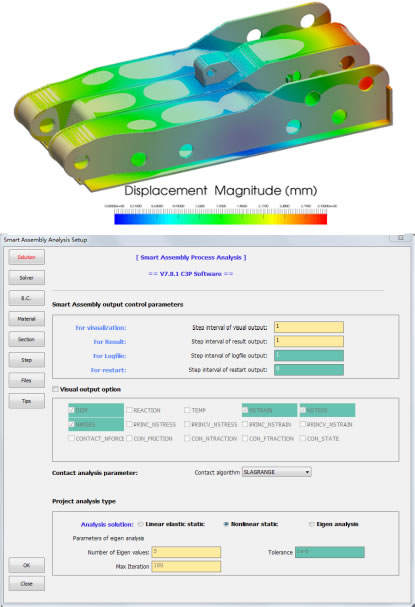

スマート・アセンブリ

Cast-Designer Weld には、変形・応力などを素早くシミュレーションできる スマート・アセンブリという画期的なモデュールがあります。
Smart Assembly の利点
このモジュールが、非常に大規模で複雑なモデルを実行できることと、使いやすいことです。 習得も簡単で、ソフトウェアを習得するのに数時間しかかかりません
結果が非常に堅牢。

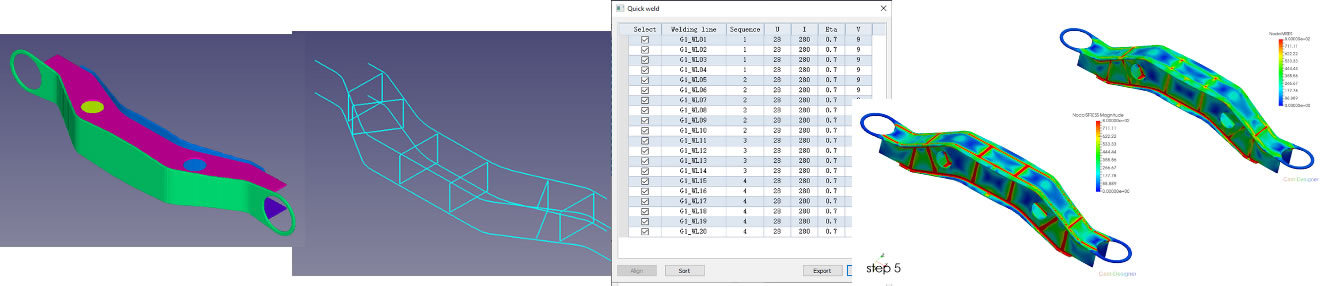

溶接順序を検討することができます。
溶接順序はご存じのとおり、構造全体の溶接に大きな影響を与える可能性があります。
ですので、溶接順序を研究することは非常に重要です。
最後の機能は、高速シミュレーションです。 モデリングが速いということは、計算結果も速いということです。 計算には高性能のコンピューターで約３０分で、複雑な構造のさまざまなプランを効果的に評価でき、いくつかの設計計画を１営業日で実行できます

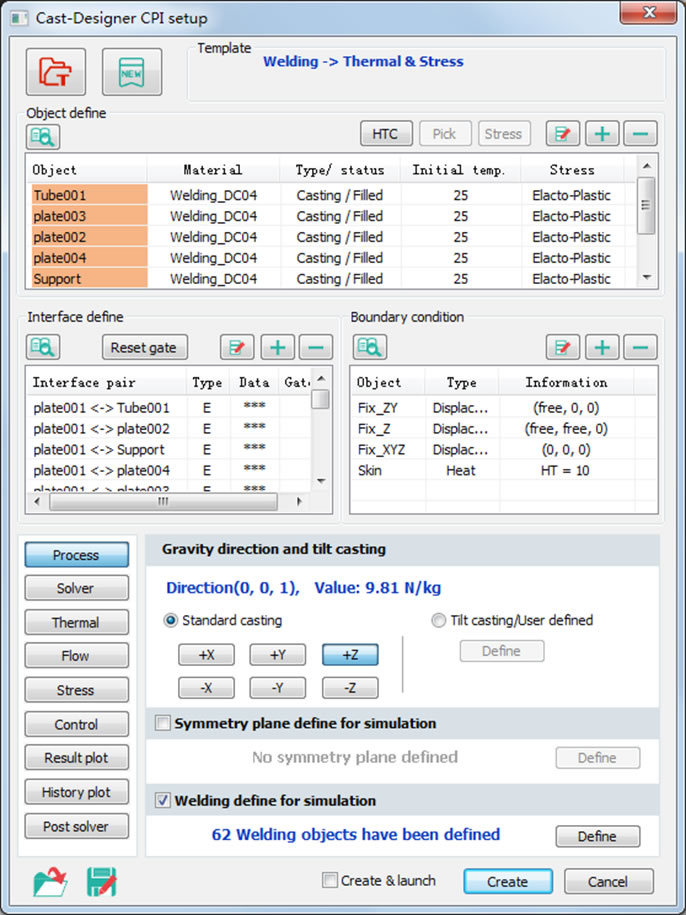

溶接シミュレーション・モデル設定・ＣＰＩ

Cast-Designer Weld・CPI…
一つのインターフェースの中で、溶接プロセス、境界条件、熱伝達、応力シミュレーションなどの制御パラメタを設定
豊富な材料データベースがあり、溶接材料は、溶接材料データベースから直接選択することができます。
パラメタは、テンプレートファイルの中に保存することができ、保存された設計のパラメータを再利用することができます。

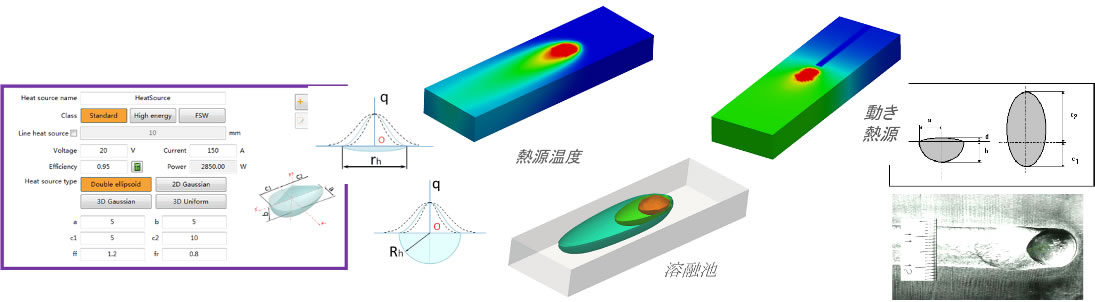

各種溶接熱源のテンプレートが豊富にあり、摩擦攪拌溶接、FSWにも対応しています。

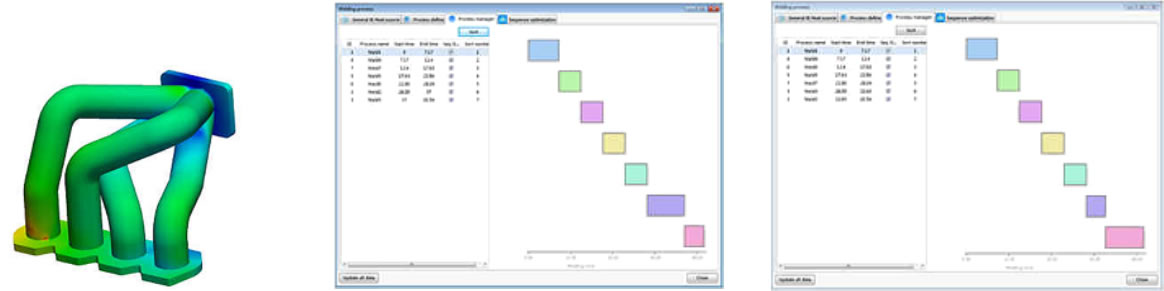

ガントチャート

CAST-DESIGNER WELD は、ガントチャートを使用して溶接プロセス時間を視覚化します。ガントチャートは、プロセス・ステップの時系列を時間軸上のバーとして視覚化します。 溶接シーケンス、冷却、クランプ、リリース時間を最適化するために使用できます。
溶接シーケンスが異なると、歪みの結果も異なります。 例えば、左側の溶接シーケンスは最大0.58mmの歪みをもたらしますが、右側の溶接シーケンスの最大歪みはわずか0.32mmでした。

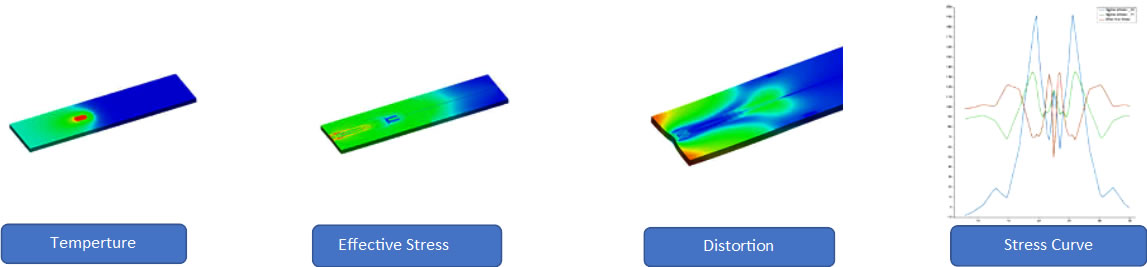

摩擦攪拌接合シミュレーション

摩擦攪拌接合(FSW)は、材料を溶かさずに2つの向かい合うワークピースを接合するために、非消耗工具を使用するソリッド・ステート接合プロセスです。回転工具と被削材の摩擦により熱が発生し、「プローブ」付近が軟化します。
CAST-DESIGNER WELD は、熱流体計算と熱メカニカル計算の両方に基づいています。１つ目は、摩擦攪拌接合と、温度上昇とエネルギー生成に対する材料の攪拌の影響をモデル化するために使用されます。マルチ・フィジックスおよび熱メカニカル解析とのマルチ・スケール結合により、FSW後の残留歪み、残留応力、および微細構造に関して正確で予測的な結果が得られます。このモジュールは、アルミニウムと鋼の両方の接合部で検証されています。

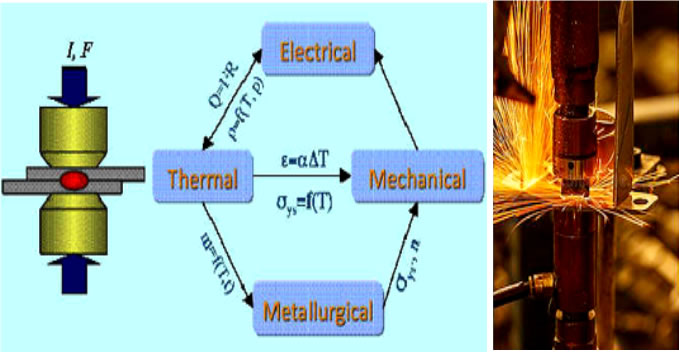

スポット溶接

抵抗スポット溶接は、車体部品を接合するための効率的なプロセスです。 このプロセスには、電気的、熱的、冶金学的、機械的現象の間の強い相互作用が含まれます。
電磁気学、熱伝達、冶金学、および力学の結合により、このプロセスは CAST-DESIGNERWELD で正確にシミュレートされます。

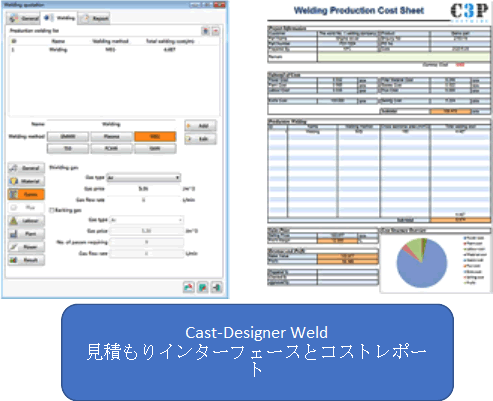

溶接コスト・シミュレーション

コスト見積モジュールは、溶接プロセスの操作に関連する技術的および商業的パラメータを提供します。
これは、価格見積の見積段階または生産段階の詳細原価管理に使用できます。完全な原価計算レポートを作成して比較します。
ユーザーは、通貨、工程、および人件費をカスタマイズし、溶接工程、製造コスト、およびその他の運用コストに基づいて溶接コストを計算できます。最後に、多言語の見積シートを Excel ファイルで生成できます。

鹿取事務所からの要請

Cast-Designer Weld(大型構造物の溶接設計と解析)の販売とサポートに協力頂ける
技術力、資本力のある企業を求めます。

当方は開発元 C3P Software International Col, Ltd.,HongKong の日本販売店として、鋳造のゲート・システム設計と解析のソフトウエア Cast-Designer を、市場最も優れた解析ソフトとして提供しています。しかし、大型構築物の溶接については、その販売とサポ ートの力が十分でないと感じているからです。
